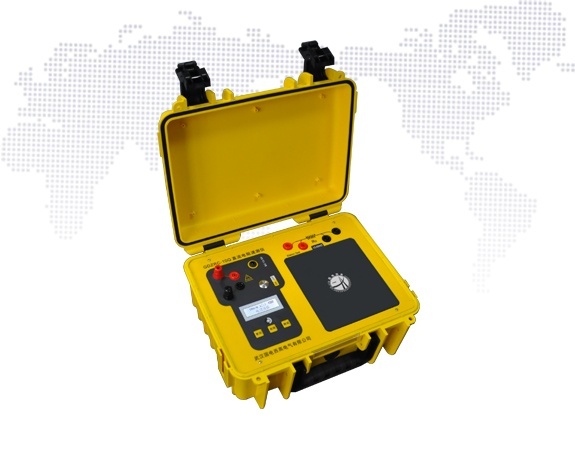

用直流電阻測試儀來進行電力變壓器繞組的直流電阻是一項十分常見的試驗。根據電流大小的不同，直流電阻測試儀在確定規格型號時，很直觀的把電流大小寫進產品名稱，如：1A、3A、5A、10A直流電阻測試儀。

　　測量變壓器直流電阻時，選用直阻儀的電流既不能過大，也不能過小，選用的原則是盡量使鐵芯達到飽和，又不因通過電流引起繞組發熱而使電阻發生器變化。

　　那么，如何選擇合適電流大小的直阻儀？國電西高下面將為大家介紹幾個計算公式，詳細為大家講解，如何確定直流電阻測量的電流值。

　　由于近代變壓器所用的電工鋼片質量比過去提高很多，變壓器的空載電流減小很快，通常使用2%~10%變壓器額定電流來測量變壓器直流電阻，就可以使鐵心飽和，較小的百分?jǐn)?shù)用于大容量變壓器，較大的百分?jǐn)?shù)用于小容量變壓器。

　　變壓器繞組中通過額定電壓時的交流空載電流時，鐵心中會有額定磁通密度Bn，此時鐵心的磁導率μ將是比較低的。測量直流電阻時，需要使鐵心中磁密大于Bn，使鐵心的碓導率μ變?yōu)楦?，以減少電路的時間常數和反電動勢dLi/dt，縮短穩定時間。

　　因此測量直流電阻時的直流電流應至少是

　　I=k√2i0In÷100

　　式中k——常數>1

　　i0——交流額定頻率，額定電壓下空載電流百分值(%)

　　In——被測繞組的額定電流(A)

　　式中常數√2是直流電流等效于交流電流的幅值。因數k比1大時，鐵心中磁密>Bn，使直流電阻測量時鐵心的磁導率μ降低。

　　在變壓器繞組是星形(Y)聯結時，線電流等于相電流，由上式可得出測量直流電阻時應施加的電流是

　　IY=1.41ki0In÷100

　　在變壓器繞組是三角形(D)聯結時，變流空載電流線電流是相電流的√3倍，而測量直流電阻時的直流電流是按總電流的}和1/3和2/3的比例分配的。所以測量直流電阻應加電流是

　　ID=1.41×3/2÷1/√3ki0In×100=1.22ki0In÷100

　　當k取3~10時，即測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時，可以使鐵心中磁密日大于Bn接近飽和，即取測量直流電阻時的直流電流等于2%-10%額定電流。若測量時直流電流過大，測量時間過長，則因繞組發熱溫度升高使電阻發生變化，使測量誤差加大。

　　上述幾個公式都可以準確選擇合適的電流值，當然，現在一般廠家也會根據被試品的參數，為客戶指定詳細的測試方案，也不需要自己很辛苦的計算。不過，活到老，學到老，自己熟練掌握一個技能也是一件好事。
