SF6氣體回收及凈化處理循環再利用，是將運行到期的或需要檢修的電氣設備中SF6氣體抽出，經過SF6氣體回收凈化裝置處理，得到符合相關標準的SF6氣體，再將達標的SF6氣體重新充入設備中使用。到目前為止，我國的SF6電氣設備使用期限已有10年、20多年，大多數逐漸進入檢修期，有大量的SF6氣體需要回收處理，因此，進行SF6氣體的回收處理、循環再利用，具有重大的節能環保意義。近幾年，多家單位開展了對SF6氣體的回收處理工作，取得了一些經驗：

　　(1)某機電工程學院開展了TGF-1型氣體斷路器SF6氣體填充回收裝置的研制，提出了一套SF6、回收和處理裝置的研制方案，并設計了由可編程控制器_(PLC)來統一控制的SF6氣體回收裝置。

　　(2)某電力科學研究院開展了SF6氣體再生應用的研究，包括研發SF6分解產物吸附處理材料，使回收的SF6氣體中的雜質凈化后的質量達到國家標準要求，設計一體式處理器，適合現場凈化處理使用，并制定了在不同電氣設備檢修時SF6的凈化處理和重復使用的程序。

　　(3)某公司的專利公開了一種SF6氣體回收凈化裝置及凈化方法，該裝置的回收凈化過程包括抽真空、回收過濾處理、固化去除N2+02氣體、SF6氣體處理合格后灌瓶等。

　　(4)某公司的專利公開了一種SF6氣體充氣及回收裝置，所述充氣回收回路的壓縮機與儲液罐之間設有一低溫冷卻裝置，能加速回收氣體的液化，提高回收的效率。

　　(5)某公司的專利公開了一種從配電裝置中回收SF6氣體的方法與裝置，該裝置包括通過管道順序連通的一個清洗過濾器、一個壓縮機和一個蓄水池。

　　(6)某省電力公司對SF6氣體回收處理工作和回收處理設備進行了探索和研發，研制了SF6氣體回收及凈化處理設備。

　　(7)某省電力公司開展了SF6氣體回收凈化處理的研究工作，在省內取得了一定成效。

　　隨著國家環保政策的推廣及低碳經濟的發展，建設資源節約型、環境友好型電網，努力實現電網發展與環境保護的統一，環境保護、經濟效益和安全可靠供電的協調統一，積極開展SF6回收凈化處理，可推進循環再利用，保證電力工業持續健康發展。

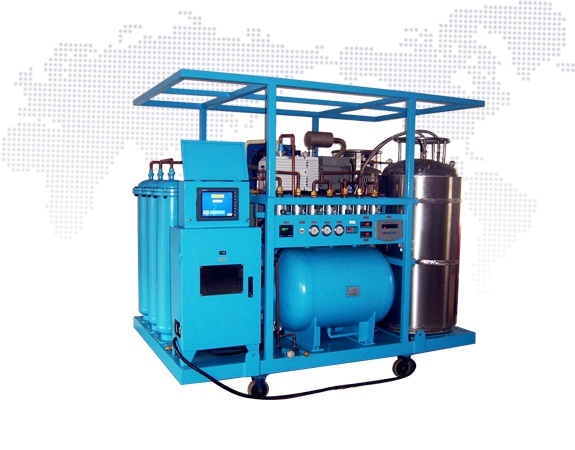

　　GDQH-3000C氣體回收凈化裝置組成部分：

　　真空泵

　　壓縮機

　　固化提純裝置

　　深冷冷凍系統

　　氣體液化凝結器

　　各種過濾系統

　　凈化裝置

　　存儲系統

　　閥門

　　PLC自動控制部件

　　產品功能：

　　從SF6設備中回收SF6氣體，并測定真空度。

　　將抽取氣體液化儲存

　　SF6設備檢修完畢，抽走空氣和水分

　　將儲存的SF6氣體循環干燥凈化，深冷冷凍固化提純。

　　將儲存的SF6汽化，再輸送到SF6設備或儲罐

　　將氣體回收儲罐及管道、氣瓶加熱，抽真空至10--100Pa

　　在氣瓶、儲罐及外部?jī)?chǔ)罐之間輸送液態SF6

　　可對處理過程中的SF6氣體進行取樣檢測分析。

　　可再生大容量過濾塔，雙塔可切換再生。

　　尾氣廢氣、雜質自動中和處理，尾氣回收再處理和尾氣環保達標排放處理，排出物可經過堿洗吸收，無毒排放。吸附劑堿洗深埋。排放符合環保要求。

　　PLC自動程序保護控制，自動手動控制可選可視，操作簡單明了。

　　高壓直接液化，另配無油增壓器，快速灌瓶。

　　儲氣量300KG，可擴展外接氣瓶，氣罐。

　　氣瓶電子稱重。

　　德國同軸高壓電磁閥，無一般電動閥在突然斷電情況下的無法關閉及延遲關閉的危險。

　　在線儀表可進行微水（濕度-60℃~+40℃；）純度0~100%測量。
