電能質量是指通過公用電網供給用戶端的交流電能的品質，通常包括電壓質量和電流質量，供電質量和用電質量。理想狀態下，電能應該是完美對稱的正弦波，但有時候一些因素會使波形偏離，這就是電能質量問題，當偏離超過一定程度就會造成用電設備故障。

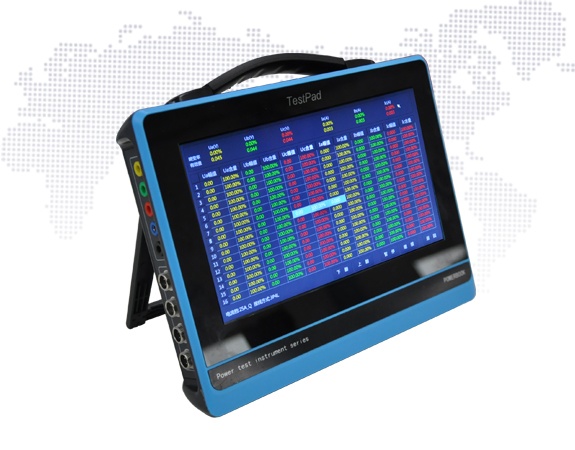

國電西高GDPQ-600H 電能質量分析系統
GDPQ-600H電能質量分析系統是我司針對國內由于負荷造成的非線性、沖擊性和不平衡的用電特性所造成的的污染急需改善的現狀，開發研制的適合國情的電能質量分析系統?？赏瑫r測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數。適用于電廠、輸電線路、配電設施以及普通用電、工業用電等電器線路等設施的電能質量分析。
|
項目 |
參數
|
|
|
測量 通道數 |
四通道 電壓 、四通道 電流 |
|
|
測量范圍 |
電壓 |
0- 90 0V |
|
電流 |
小鉗表：口徑8mm，0-5A-25 A (標配) 中號鉗表：口徑50mm，10-100-500A(選配) 大號鉗表：口徑125×50mm，40-400-2000A(選配) |
|
|
相角 |
0.000－359.999° |
|
|
頻率 |
42.5－69Hz |
|
|
分辨率 |
電壓 |
0.001V |
|
電流 |
0.0001A |
|
|
相角 |
0.001° |
|
|
功率 |
有功0.01W、無功0.01Var |
|
|
頻率 |
0.0001Hz |
|
|
電壓 有效值精度 |
≤0. 1 % |
|
|
電 流有效值 偏差 |
≤0. 3 % |
|
|
相角誤差 |
≤0. 1° |
|
|
功率偏差 |
≤0. 5% |
|
|
頻率測量精度 |
≤0.01Hz |
|
|
諧波測量次數 |
2－64次 |
|
|
電壓 諧波 偏 差 |
諧波大于1%標稱值時：≤1%讀數 諧波小于1%標稱值時：≤0.05%標稱電壓值 |
|
|
電流諧波偏差 |
諧波大于3%標稱值時：≤1%讀數+CT精度 諧波小于3%標稱值時：≤0.05%電流量程 |
|
|
電壓不平衡度精度 |
≤ 0.2% |
|
|
電流不平衡度精度 |
≤ 0.5% |
|
|
短閃變測量時間 |
10分鐘 |
|
|
長閃變測量時間 |
2小時 |
|
|
閃變測量偏差 |
≤ 5% |
|
|
顯示屏 |
128 0× 80 0 、彩色 寬溫液晶屏 |
|
|
充電 電源 |
AC220V± 15 % 頻率 45Hz- 6 5Hz |
|
|
電池工作時間 |
≥ 8 小時 |
|
|
功耗 |
＜4 VA |
|
|
絕緣 |
電壓、電流輸入端對機殼的絕緣電阻 ≥ 100MΩ 。 工作電源輸入端對外殼之間承受工頻 1.5KV （有效值），歷時 1 分鐘實驗。 |
|
|
環境溫度 |
- 2 0 ℃ ～5 0 ℃ |
|
|
相對濕度 |
0- 95 % 無冷凝 |
|
|
外觀尺寸 |
280 mm× 210 mm× 58 mm（長×寬×高） |
|
|
重量 |
2 Kg |
|
