第一種耐壓試驗電壓，工頻工作電壓（試驗變壓器）。絕緣結構在其整個運行過程中，必須能夠長期連續地承受工頻最高工作電壓，通常稱之系統最高壓相電壓。

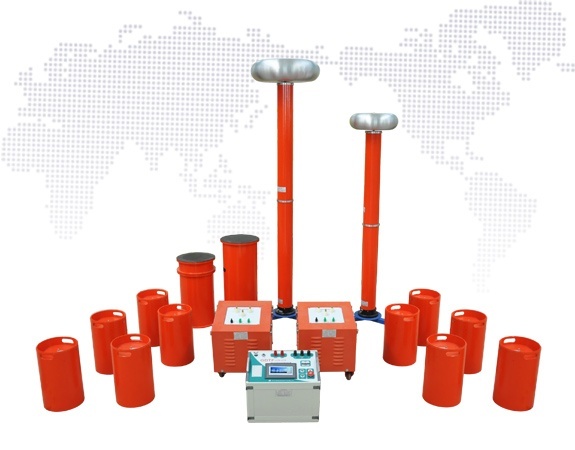

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　第二種耐壓試驗電壓，暫時過電壓（調頻串聯諧振耐壓試驗裝置/耐壓測試儀）。它包括習慣上所指的工頻電壓升高和諧振過電壓。工頻電壓升高起因于空載線路的電容效應、甩負載和不對稱接地。當突然甩負載后，由于電源只帶一條空載的輸電線路，而輸電線路的對地容抗可用一個X表示，這樣渡過電源內阻的電流就突變?yōu)槿菪噪娏?，這個電流流過系統中的硬抗就造成了電壓升高。因?yàn)檫@升了電壓仍接近于50HZ交流電壓，故稱為工頻電壓升高。在近代的保護條件下，作用時間約為十分之幾秒至1S。與長期施加的交流電壓一樣，對電力設備內絕緣老化及電力系統的絕緣結構影響很大。諧振過電壓起因于鐵蕊的非線性電感元件所引起的諧振，其幅值較高，持續時間較長，其頻率可以是工頻基波，也可以是高次或分次諧波。

　　第三種耐壓試驗電壓，操作過電壓。它是由于電力系統中斷路器動作（如切、合空載長線，切空載變壓器等）產生的。這種過電壓的波形很不規則，情況不同時變化甚大，可以是衰減振蕩波，或是非周期性電壓的沖擊波同，作用時間約為10-2S，一般在1MS之內電壓達最大值。我國電力系統中操作過電壓的大致位數如下35KV為4.0倍。110KV~220KV為3.0倍，330KV為2.75倍，500KV為2.0倍。

　　第四種耐壓試驗電壓，雷電過電壓（或外部過電壓、大氣過電壓）。它是由于雷云放電產生的，幅值很高，作用時間約幾到幾十微秒，目前，我國對于雷電過電壓的試驗標準電壓波規定為1.2/50us的全波。雷電過電壓往往造成電力設備破壞。為保證電力系統的安全運行，對雷電過電壓必須采取積極的預防措施。

　　??為了保證絕緣結構能夠耐受上述四種電壓的作用。絕緣結構必須經受沖擊波耐壓試驗以及工頻耐壓試驗的考驗，并要求有足夠的裕度。大量的試驗研究表明，電壓等級在220KV以下的電力設備，其沖擊電壓、操作波電壓和工頻電壓這間有一定的等效關系，一般直接用工頻電壓去試驗電力設備承受電力系統工頻運行電壓、工頻電壓升高的能力，并且習慣上用等效的工頻電壓試驗波電壓的能力。

　　3～110kV電網繼電保護裝置可靠性規定

　　繼電保護的基本原理是利用電力系統中的設備發生短路或異常情況時的電氣量（電流、電壓、功率、頻率等）以及設備中液體、氣體的速度、壓力的變化，以反映這些無理量正常運行與故障時的變化為基礎就構成了繼電保護動作的基本原理，根據反應各物理量的不同就構成了不同原理的繼電保護。
