變壓器局部放電試驗中常見干擾及處理方法

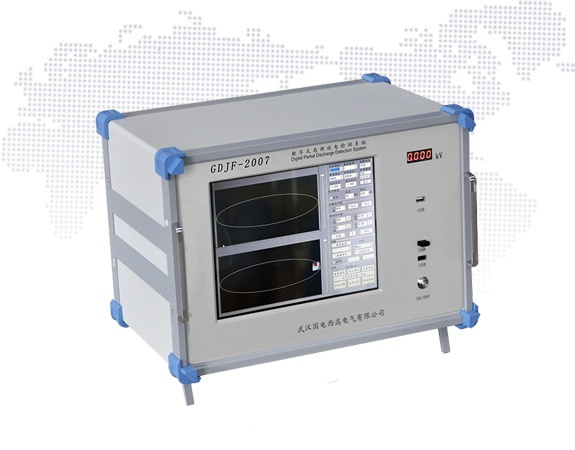

國電西高GDJF-2007數字式局放儀

　　1）電源中的濾波器可以抑制來自電源的干擾。該濾波器應能夠拒絕檢測器帶寬上的所有頻率，但允許低頻測試電壓通過。

　　2）通過將測試電路通過單獨的連接連接到適當?shù)慕拥攸c，可以消除來自接地系統的干擾。

　　3）局放測試儀測試電路會耦合來自外部的干擾源，例如高壓測試，附近的開關操作，無線電發射等，靜電或磁感應以及電磁輻射，并且會誤認為是放電脈沖。如果無法消除這些干擾源，則應屏蔽測試電路。需要精心設計的薄金屬，金屬或鐵鋼屏蔽層，有時，樣品的金屬外殼將用作屏蔽。屏蔽實驗室的有條件建設。

　　4）測試電壓引起的外部放電，如果測試區域的接地不良或懸空的部分被測試電壓充電，則會發生放電，通過波形判斷可將其與內部放電區分開?？梢允褂贸暡z測器來定位該放電。測試期間，所有測試材料和儀器均應可靠接地。設備的接地點不應生銹或噴漆，并應緊壓接地連接。

　　5）大多數局部放電試驗檢測器都能檢測到測試電路中的放電，例如高壓測試變壓器中的放電。在這些情況下，必須有一個無放電的測試變壓器。否則，可以在高壓線路中插入平衡檢測裝置或濾波器，以抑制來自變壓器的放電脈沖。
