GDHG-206CT/PT現場校驗儀是國電西高在成功開發系列互感器現場校驗儀的基礎上，詳細分析互感器的數學模型而研制。

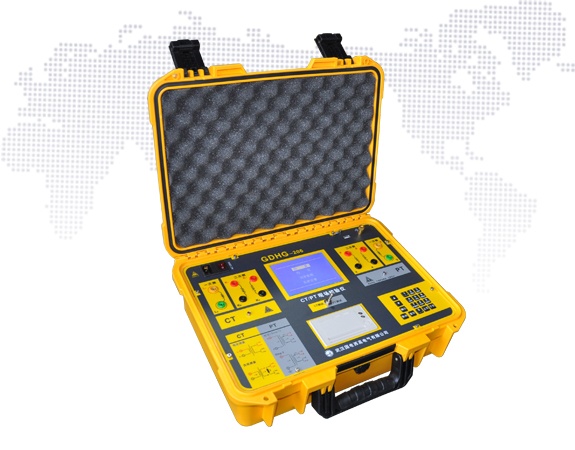

國電西高GDHG-206 CT/PT互感器現場校驗儀

　　主要特點：

　　1.CT/PT現場校驗儀采用小信號法測量原理，單臺儀器就可以完成電流、電壓互感器誤差測試，極大地方便現場開展計量裝置現場檢定工作。

　　2.現場檢定電流、電壓互感器，無需標準電流互感器、標準電壓互感器、升流器、升壓器、電流電壓負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率。

　　3.一體式電流、電壓互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.02級，相當于0.05S級電流互感器，準確的測量出被測電流、電壓互感器的變比和空載誤差。然后結合阻抗與導納的測試結果測算出互感器的誤差。

　　4.采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。

　　5.測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器。

　　6.可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度。

　　7.直接化整現場數據，判定合格或不合格。

　　8.測量標準變比電流互感器與測量非標準變比電流互感器的1％-120％（S級）的規程點誤差（角差、比差）。

　　9.測量標準變比電流互感器與測量非標準變比電流互感器的1％-200％（S級）的任意點誤差（角差、比差）。

　　10.一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差、比差）。

　　11.一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差（角差、比差）。

　　12.檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的實際電流之比，并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A。

　　13.滿足遵照國家規程所要求的測量用電壓互感器的20％-120％的規程點誤差（角差、比差）檢測。

　　14.一次性完成測量并顯示（遵照規程測量）電壓互感器上限負荷與下限負荷下的規程點誤差（角差、比差）。

　　15.一次性完成測量并顯示電壓互感器兩組實際任意負荷下的規程點誤差（角差、比差）。

　　16.檢測電壓互感器的變比以及極性。

　　17.具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整，并判斷是否超差。

　　18.320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便。

　　19.可現場進行各種測量數據的存儲和打印，方便用戶查詢。

　　20.儀器通過標準USB接口方便的與計算機連接傳輸數據，后臺管理軟件進行報表處理并按國家標準打印證書.

　　21.機箱應采用防震防壓材料，保障現場操作人員的安全和設備安全。

　　22.整機重量小于6.0Ｋg,整機體積：472mm×355mm×168mm體積小，重量輕，真正的便于攜帶。
