短路阻抗可分為電阻分量和電抗分量，電抗是容抗和感抗的總和。對于110kV及以上的大型變壓器，由于感抗很大所以電阻分量在短路阻抗中所占的比例非常小，短路阻抗值主要是電抗分量的數值。

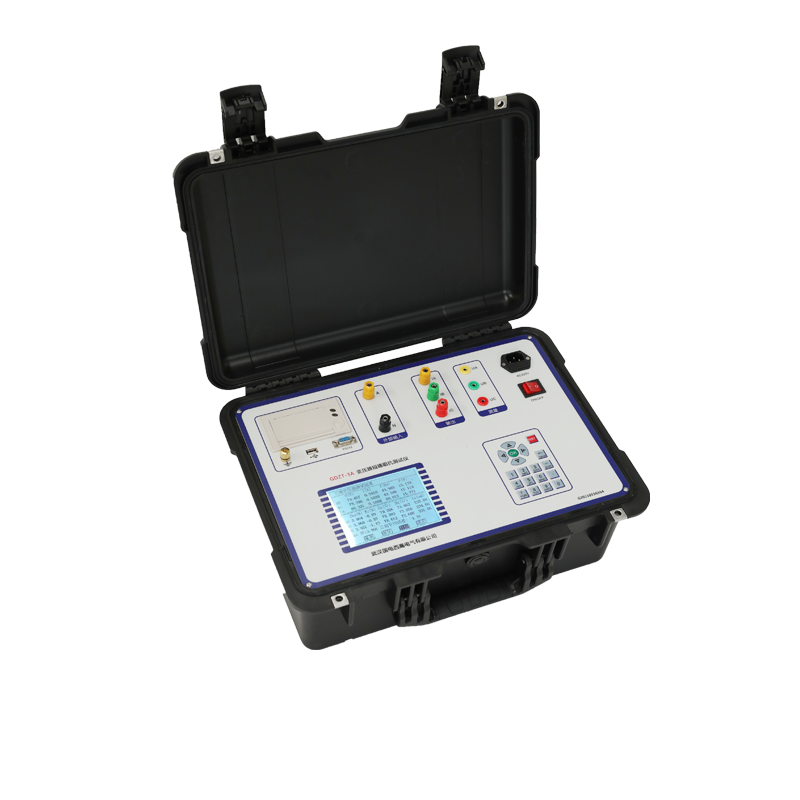

國電西高GDZT-3A變壓器短路阻抗測試儀
變壓器的短路電抗分量，就是變壓器繞組的漏電抗。變壓器的漏電抗可分為縱向漏電抗和橫向漏電抗兩部分，通常情況下，橫向漏電抗所占的比例較小。
變壓器的漏電抗值由繞組的幾何尺寸所決定的，變壓器繞組結構狀態的改變勢必引起變壓器漏電抗的變化，從而引起變壓器短路阻抗數值的改變。
變壓器的阻抗公式Z=R+jX
其中Z:阻抗R：電阻X：電抗
j是虛數單位
當X>0時，稱為感性電抗
當X=0時，電抗為0
當X<0時，稱為容性電抗
一般應用中，只需知道阻抗的強度即可：
|Z|=√R^2+X^2
對電阻為0的理想純感抗或容抗元件，阻抗強度就是電抗的大小。
一般電路的總電抗等于：X=XL+XC
其中XL為電路的感抗,XC為電路的容抗。
