互感器變比測試儀試驗的時候會遇到的常見問題

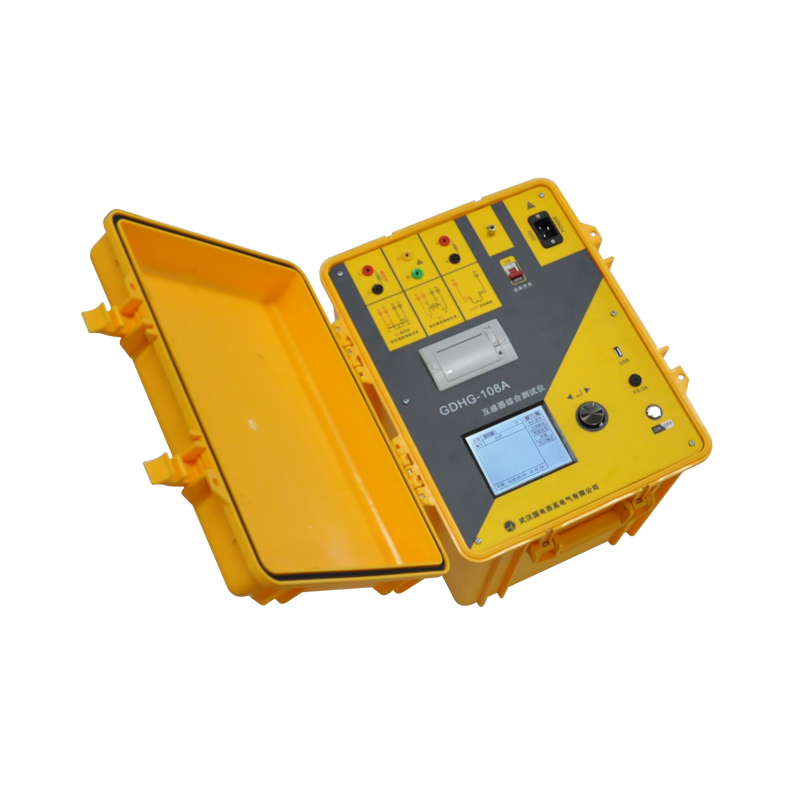

國電西高GDHG-108A互感器綜合測試儀

1、選頻濾波性能
互感器計量檢定是對基波的準確測量，因為標準規定和被測互感器的二次工作電流的誤差值工作電流波形圖二、三次畸變很大，并被高頻率干擾調制，因此，測試儀必須有很好的選頻濾波性能，分離基波，進行準確測量。產生畸變的因素很復雜，在無飽和鐵芯補償?shù)牡途然ジ衅鳒y試中，畸變一般為10%左右，影響不大，*標準規定諧波衰減大于32dB，足以滿足使用規定。但在高精度或有飽和鐵芯的互感器測試時，這個指標太低了。該項目國內計量檢定沒有準確測量，一般廠家往往也不給指標，用戶在選購新儀器時，應該與老式儀器比較，然后確定可信與否。
2、引入負載以及與標準規定互感器的匹配
測試儀給被測互感器帶來的額定負荷和標準規定的互感器帶來的負荷，這些都是在*標準規范中有著嚴格的規定。這些指標在國內計量檢定中沒有檢測到，大部分廠家也沒有給出指標，但這是不同單位計量檢定數據不同的主要原因之一。
3、輸電線負載
負載Z在制作時，在聯接輸電線預留0。06歐姆電阻（少數有0。05歐姆電阻的），因而試驗中規定A、B、C三根輸電線電阻器之和為0。06歐姆電阻。當計量檢定額定值小的交流互感器時，輸電線電阻器對數據有很大影響。
