帶斷路器的母線的高電勢和接觸電阻測試

　　對于接觸電阻，該測試旨在測量母線和斷路器在安裝到現場后的電阻，以避免由于焊接或在現場安裝而導致的高電阻。

　　對于高電位，此測試旨在測量和測試絕緣體和隔離器的耐高壓能力，而不會擊穿。

　　接觸電阻測試和高電勢測試所需的設備

　　1.微歐表接觸電阻裝置。

　　2.高潛力測試套件。

　　高電位交流測試

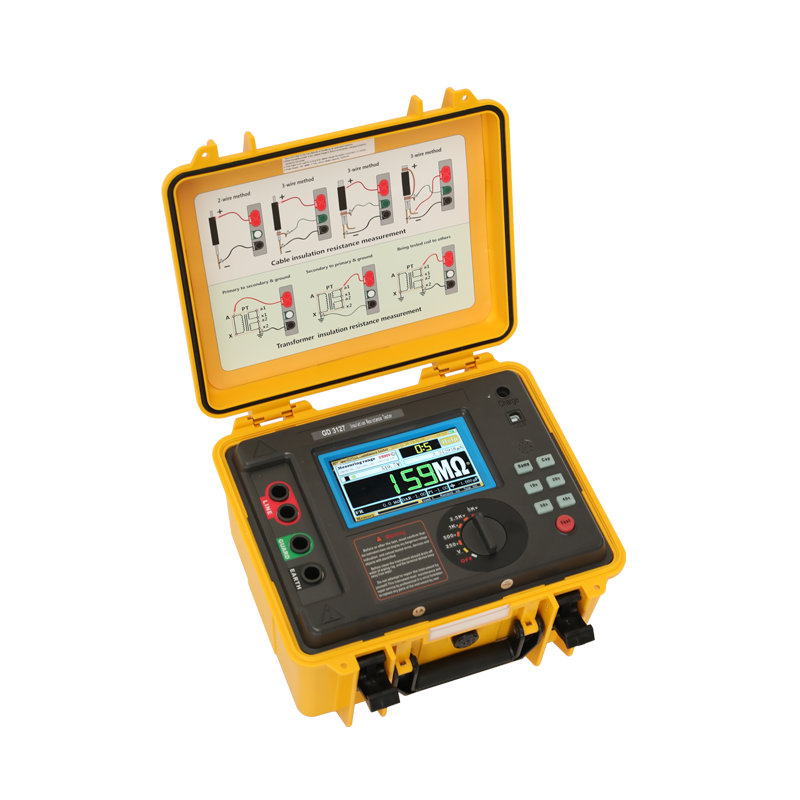

　　1.用兆歐表進行絕緣測試，以5分鐘的電壓注入1分鐘來測試絕緣，三相線對地和線對地。

　　2.在母線上將高電位AC電壓施加到線路上，并將線路接地，并且CB處于維修位置，保護繼電器通電，VT伸出。

　　3.在匯流排線上施加高電勢交流電壓（比首次施加時間高的電壓水平），使線對線，線對地以及CB處于測試位置，保護繼電器通電，VT伸出。

　　4.從高電勢測試盒中獲得以毫安為單位的通過電流記錄。

　　5.用兆歐表進行絕緣測試，以5分鐘的電壓注入1分鐘來測試絕緣，三相線對地和線對地。

　　6.比較高電壓測試前后的絕緣測試結果，以得出結果。

　　接觸電阻測試連接

　　1.接觸電阻裝置有4根導線，兩根用于電流，另一根用于電壓，它依賴于匯流排或斷路器上的電流注入，然后感測電壓并通過分壓電流來計算電阻（歐姆定律）

　　2.檢查所有螺栓的BB扭矩，并根據工廠檢查確認扭矩值。

　　3.在要測量其電阻的設備之間連接電流引線，在電流的同一端子上連接電壓引線，然后調節100A注入，然后將手放在接觸電阻按鈕上，幾秒鐘后將顯示結果。
