在電力系統的測量和控制中，互感器扮演著至關重要的角色。它們的主要功能是將高電壓或高電流信號轉換為低電壓或低電流信號，以便于測量和監控。為了確?；ジ衅鞯男阅芎涂煽啃裕ジ衅骶C合測試儀應運而生。這種設備通過多種測試手段，提供了對互感器的全面評估。

互感器的基本原理

互感器主要分為電流互感器和電壓互感器。電流互感器通過電磁感應原理，將一次側的電流按一定比例轉換為二次側的電流。而電壓互感器則利用電壓分壓原理，將高電壓信號降低到可測量的范圍。這些轉換過程的準確性直接關系到電力系統的安全與穩定。

互感器的工作原理相對簡單，但在實際應用中，由于環境因素、材料老化等原因，其性能可能會受到影響。因此，定期的測試顯得尤為重要。

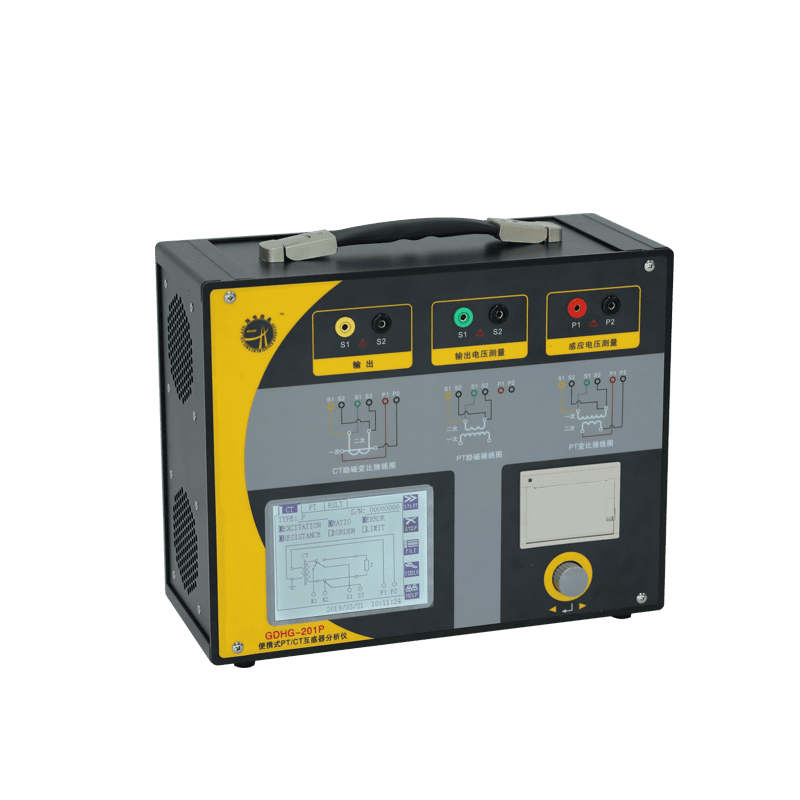

互感器綜合測試儀的組成

互感器綜合測試儀通常由多個模塊組成，包括電流源模塊、電壓源模塊、測量模塊和數據處理模塊等。每個模塊都承擔著特定的功能，以實現對互感器的全面測試。

1. 電流源模塊：該模塊用于產生可調的交流或直流電流，以測試電流互感器的準確性和響應特性。

2. 電壓源模塊：類似于電流源模塊，電壓源模塊用于產生不同頻率和幅度的電壓信號，以評估電壓互感器的性能。

3. 測量模塊：此模塊負責采集互感器的輸出信號，并將其轉換為可供分析的數據。

4. 數據處理模塊：通過對測量數據的分析，生成測試報告，幫助用戶了解互感器的工作狀態。

測試方法與步驟

互感器的測試過程可以分為幾個關鍵步驟。首先，操作人員需要連接測試儀與待測互感器，確保所有連接點穩固無誤。接下來，選擇合適的測試模式和參數，啟動測試程序。測試儀將自動執行一系列預設的測試，包括比率測試、相位測試、絕緣測試等。

比率測試：用于驗證互感器的變比是否符合標準。這一測試通常通過施加已知電流或電壓信號，并比較輸出信號來完成。

相位測試：此項測試用于檢查電流和電壓信號之間的相位差，確保其在規定范圍內。

絕緣測試：通過施加高電壓，檢查互感器絕緣材料的性能，以防止漏電或短路現象的發生。

測試完成后，數據處理模塊將分析結果生成報告，用戶可以根據報告評估互感器的性能，并判斷是否需要維護或更換。

互感器綜合測試儀的優勢

互感器綜合測試儀的使用為電力行業帶來了諸多好處。首先，它可以大幅提升測試效率，減少人工操作的復雜性。其次，設備的自動化程度高，降低了人為錯誤的可能性。此外，測試儀的多功能性使其能夠適應不同類型互感器的測試需求，極大地提高了測試的靈活性。

在持續發展的電力行業中，互感器綜合測試儀的應用顯得尤為重要。隨著技術的進步，測試儀的性能也在不斷提升，能夠滿足更高標準的測試要求。這一設備不僅為電力系統的安全運行提供了保障，同時也為電力設備的維護和管理提供了科學依據。互感器綜合測試儀作為電力行業的重要工具，其工作原理和測試方法的了解對于確保電力系統的安全與穩定至關重要。通過定期的測試和維護，互感器的性能能夠得到有效保障，從而為電力的可靠傳輸和使用提供了堅實的基礎。
