在電力試驗和高壓技術的實踐中，試驗變壓器作為關鍵設備，其額定電壓和額定容量的選擇直接關系到試驗的安全性和準確性。正確選定試驗變壓器的參數不僅有助于獲得可靠的測試結果，還能避免設備損壞和人身安全隱患。

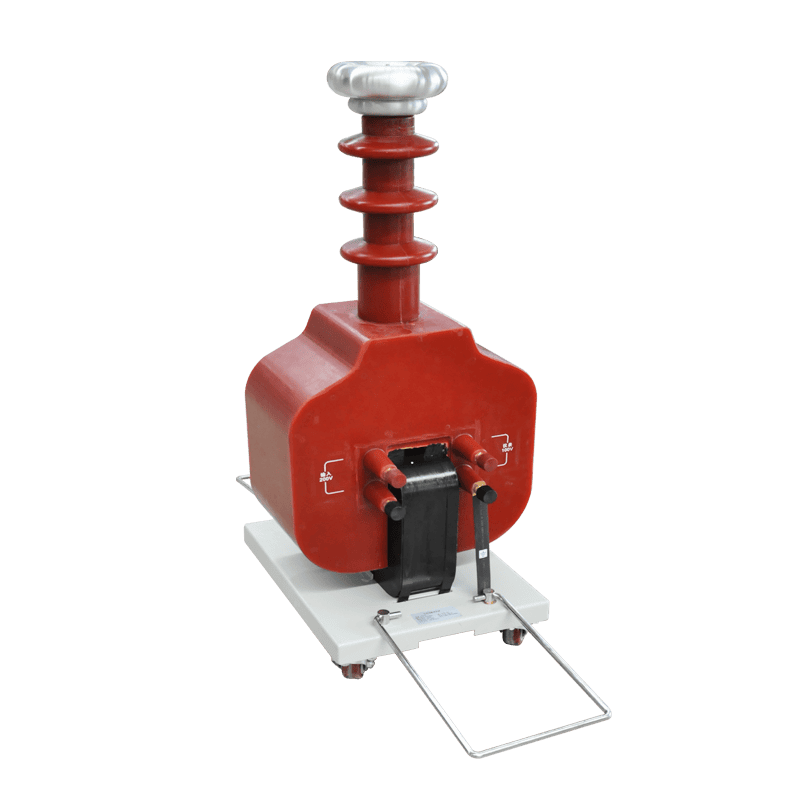

一、試驗變壓器額定電壓的選取
試驗變壓器的額定電壓應當滿足被試品所需的試驗電壓要求。被試品的額定電壓和試驗電壓之間存在一定的關系，通常試驗電壓是被試品額定電壓的若干倍，用以驗證其絕緣性能。試驗電壓的有效值是設計變壓器電壓等級的關鍵依據。
在本案例中，被試品的電容量為4000pF，施加的試驗電壓有效值為400kV。這里的400kV為試驗電壓的有效值，意味著變壓器的額定電壓應當能夠提供至少400kV的交流電壓，同時考慮到試驗過程中可能出現的電壓波動和過電壓現象，通常需留有一定裕度。一般建議試驗變壓器額定電壓選為試驗電壓的1.2至1.5倍，因此本例中額定電壓應在480kV至600kV之間。
此外，試驗變壓器的額定電壓還應考慮到試驗環境的影響，例如溫度、濕度和試驗頻率等因素，這些都會影響絕緣強度和電壓承受能力。選擇時應參照相關標準和規范，確保變壓器的電壓等級既滿足試驗需求，又具有適當?shù)陌踩６取?br />
二、試驗變壓器額定容量的確定
額定容量的計算核心在于滿足被試品在試驗過程中所需的電能供應。電容量4000pF的被試品，在400kV有效值電壓下的無功功率可通過電容器的無功功率公式計算：
\( Q = 2 \pi f C U^2 \)
其中， \( Q\) 為無功功率（單位：瓦特伏安，無功，VAR）， \( f\) 為試驗頻率（Hz），通常為50Hz或60Hz， \( C\) 為電容量（法拉）， \( U\) 為電壓有效值（伏特）。
將給定數據代入計算，首先將電容量轉換為法拉：
\( 4000\,\text{pF} = 4000 \times 10^{-12}\,\text{F} = 4 \times 10^{-9}\,\text{F} \)
假設試驗頻率為50Hz，則：
\( Q = 2 \pi \times 50 \times 4 \times 10^{-9} \times (400 \times 10^{3})^2 \)
計算步驟如下：
無功功率的公式為：\( Q = 2 \pi f C U^2 \)。
代入數值：\( Q = 2 \pi \times 50 \times 4 \times 10^{-9} \times (400 \times 10^3)^2 \)。
1. 電壓平方：\( (400 \times 10^3)^2 = 1.6 \times 10^{11} \)。
2. 角頻率：\( 2 \pi \times 50 = 314.16 \)。
3. 帶入公式：\( Q = 314.16 \times 4 \times 10^{-9} \times 1.6 \times 10^{11} \)。
4. 合并乘數：\( Q = 314.16 \times 640 \)。
結果：\( Q = 200{,}000\, \mathrm{VAR} = 200\, \mathrm{kVAR} \)
由此可見，試驗變壓器必須具備至少200kVAR的無功容量，才能滿足被試品在400kV電壓下的電容性負載需求。考慮到變壓器自身損耗及其他附加負載，額定容量應適當增加，一般選用額定容量為250kVA或更高的變壓器。
三、變壓器參數選擇的綜合分析
綜合考慮電壓和容量的需求，試驗變壓器的額定電壓和額定容量需匹配被試品的特性及試驗條件。電壓等級的選擇需保證電壓波形的穩定性和安全裕度；容量則應滿足電容負載的無功需求，并能抵御試驗過程中的瞬態變化。
此外，變壓器的絕緣水平、冷卻方式和機械結構也影響其性能表現。高電壓試驗通常伴隨著電暈放電和局部放電現象，對變壓器的設計提出了極高要求。選型時應參考相關國家標準和行業規范，結合實際應用環境，綜合評估設備的性能指標。
四、實際應用中的注意事項
1. 預留裕度：變壓器的額定參數應留有余量，避免在滿載狀態下長期運行，延長設備壽命。
2. 試驗頻率匹配：確保變壓器設計頻率與試驗頻率一致，避免頻率偏差引起的性能下降。
3. 負載特性分析：被試品的電容量可能隨溫度和電壓變化，選型時應考慮其變化范圍。
4. 維護與檢測：定期檢查變壓器的絕緣狀態和冷卻系統，防止因設備故障導致試驗中斷或事故。通過對被試品電容量和試驗電壓的分析，明確了試驗變壓器額定電壓應為480kV至600kV，額定容量應不低于250kVA?？茖W(xué)合理地選定試驗變壓器參數，有助于提高試驗的穩定性和安全性，保障高壓試驗的順利進行。未來，隨著高壓技術的進步，變壓器的設計和選型方法將更加精準和多樣化，為電力設備的檢測提供更為可靠的技術保障。
