近年來，人們的生活水平越來越高，對電力資源的需求量也越來越大，為滿足供電需求，高壓交聯電纜在電力系統得到廣泛的應用，為確保高壓電纜能安全穩定的運行，電纜敷設完成后，必須對其進行現場竣工交接試驗，下面鼎升電力就電纜高壓試驗中變頻串聯諧振技術的應用進行分析。

電纜現場交接試驗

1.試驗項目和設備接線

在進行電纜芯線對外護套絕緣電阻測量時，測量人員要根據實際情況，選用適當量程的兆歐表對電纜的絕緣電阻進行測量，從而判斷電纜的絕緣電阻值是否滿足相關要求。

在進行電纜芯線對護套及地交流耐壓試驗時，測量人員要根據GB 50160—2006 《電氣安裝工程電氣設備交接試驗標準》的相關規定進行操作，其試驗電壓要控制在2U060 min，電纜交流耐壓試驗接線圖如圖1所示。

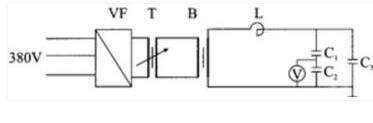

圖1 電纜交流耐壓試驗接線圖

其中：VF表示變頻電源，T表示調壓器，B表示中間變壓器，L表示高壓電抗器，C1、 C2表示分壓器電容，Cx表示試驗電纜，V表示電壓表。

2.試驗準備工作

在正式進行試驗前，試驗人員必須做好試驗準備工作，只有這樣才能保證試驗工作安全的開展。 當電纜安裝完成后，首先要保證電纜外護套絕緣正常，并且保證電纜至少有一個安全接地點；如果電纜終端安裝有GIS間隔避雷器，在進行試驗前，試驗人員要將其拆離，然后補充SF6氣體，當電纜高壓試驗完成后，在恢復GIS間隔避雷器的接入；在試驗前，試驗人員要保證電纜戶外終端塔上架空線和電纜頭之間的連線處于斷開狀態，從而為試驗安全提供保障；同時電流互感器二次繞組側必須短路接地；當GIS電纜終端側需要加壓時，試驗人員必須將GIS出線套管和主變的連線拆除，并且確保GIS電纜終端側的隔離開關、 斷路器、地刀閘都滿足電纜高壓試驗的需求。

3.電纜高壓試驗

在進行電纜高壓試驗時，試驗人員首先要將試驗設備安裝在相應的電纜終端位置，然后將試驗設備調試好，同時試驗人員還要在試驗場地周圍設置相應的圍欄，并設置相應的警示牌，提醒行人注意 “高壓危險”。 在電纜高壓試驗過程中，試驗人員首先要對電纜的絕緣電阻進行檢測，確保其符合相關規定；然后將試驗引線接在電纜終端接頭的一相，對試驗回路的所有接線、 儀表進行檢查；將試驗電源閉合，根據實際情況，對變頻電源的頻率進行調整，并將試驗回路調至諧振，確保調壓器處于初始位置；將輸出電壓逐漸調節到試驗電壓，并維持60 min，隨后快速將試驗電壓降到零，并將試驗電源斷開，在接地線掛在高壓端。 在試驗過程中，如果發生擊穿、 閃絡等異?，F(xiàn)象，要及時停止試驗，并對電纜進行認真的檢查，確認電纜是否能繼續進行耐壓試驗，只有保證電纜檢查處理后符合耐壓試驗，才能為電纜后期的安全運行提供保障。

為滿足城市的快速發展，越來越多的架空輸電線路改變成電纜線路，目前交聯聚乙烯電纜在城市輸電工程中已經有了十分廣泛的應用。 在進行電纜施工過程中，為確保電纜的施工質量符合相關規定，經常會用交流耐壓試驗對其施工質量進行檢測，將變頻串聯諧振技術應用電纜高壓試驗中，能有效地提高試驗的科學性。
