變頻串聯諧振的等效性經國內外研究已經得到了普遍的認可，并得到了廣泛的推廣應用。變頻串聯諧振耐壓試驗方法是通過改變?cè)囼?yàn)系統的試驗頻率（范圍30-300Hz），使回路處于諧振狀態，這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電源供給的能量?jī)H為回路中消耗的有功功率，為試品容量的1/Q（Q為系統的電壓諧振倍數），因此試驗電源的容量大為降低，重量大大減輕。

系統由變頻電源、勵磁變壓器、諧振電抗器、分壓器及試品（有時需補償電容器）組成。我們已知，在回路頻率f=1/2x√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

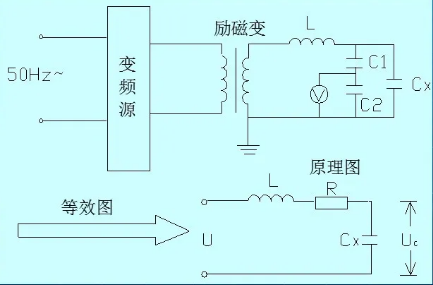

原理圖及理論公式如下：

圖中，L為諧振電抗器，CX為被試品，U為勵磁變輸出電壓。當串聯諧振時即頻率為（該頻率可通過調節變頻電源得到）時，回路呈諧振狀態。此時，Q為品質因數。即被試品上獲得的電壓為勵磁電壓的Q倍（利用額定電壓較低的試驗變壓器，可以獲得較高的輸出電壓）。此電路形成一個良好的濾波電路，故輸出電壓UCX為良好的正弦波。當試品擊穿，失去諧振，高、低壓電流自動減小，不會擴大被試品的故障點。
